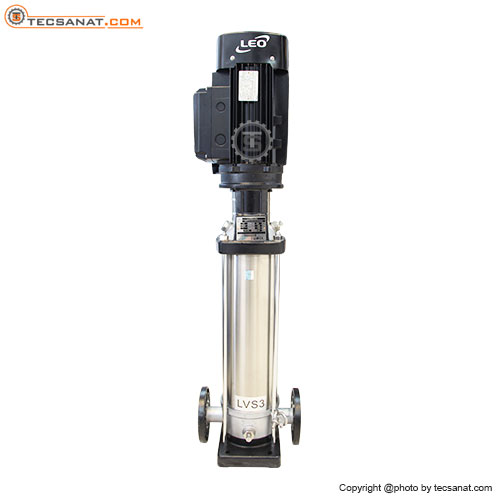

پمپ لیو 3 اسب طبقاتی عمودی استیل مدل LVS3-23

پمپ های سانتریفیوژ عمودی نسبت به نوع افقی سطح بسیار کمی را اشغال می کنند.
کاربرد این نوع پمپ ها انتقال آب درسیستم های تاسیساتی گرمایشی و سرمایشی مانند
دیگ های بخار و تهویه مطبوع، افزایش فشار آب در صنایع، انواع بوستر پمپ ها، فواره ها، تصفیه آب صنعتی و… می باشد.

ناموجود




این محصول دارای 24 ماه ضمانت می‌باشد.


کشور سازنده

چین

شرکت سازنده

لیو LEO

مدل

LVS3-23-304

سری

سانتریفیوژ, طبقاتی

توان

3 اسب (2.2 کیلووات)

نوع سیال

آب

حداکثر ارتفاع پمپاژ

145 متر

حداکـثر آبدهی

3000 لیتر در ساعت

حداقل دمای سیال

-20 درجه سانتیگراد

حداکثر دمای سیال

120 درجه سانتیگراد

جنس بدنه

استیل 304 و چدن ضد زنگHT200

جنس شفت

استیل 304

جنس پروانه

استیل 304

تعداد پروانه

23

دهانه ورودی

1/1.4 اینچ

دهانه خروجی

1.1/4 اینچ

ولتاژ نامی

380 ولت

تعداد فاز

سه فاز

کلاس حفاظت

IP55

کلاس عایق

F

سیم لاکی استفاده شده

تمام مس

حداکثر سرعت چرخش

2900 دور در دقیقه

ضمانت کالا

2 سال ضمانت شرکت فن آوران تهویه پیام

کدهای شناسایی ساختار فلنج :

A  : فلنج بیضی شکل           K : اتصال گیره ای         G: اتصال رزوه ای

دمای محیط

حداکثر دمای محیط +40 درجه سانتی گراد می باشد. دمای محیط بالای 40 درجه یا نصب در ارتفاع 1000 متر بالاتر از سطح دریا نیاز به موتور بزرگتر دارد. بدلیل چگالی کم هوا و کاهش میزان تاثیر خنک کنندگی آن که  باعث کاهش توان خروجی موتور میشود.  به نمودار  توجه کنید.

در چنین شرایطی استفاده از یک موتور با نسبت توان خروجی بالاتر ضروری است.

به طور مثال ، وقتی پمپ در ارتفاع 3500 متر بالاتر از سطح دریا نصب شود ، P2   به 88% کاهش می یابد و وقتی دمای محیطC   70 شود ،  P2  به 78% کاهش می یابد.

حداقل فشار ورودی-Npsh

محاسبه فشار ورودی “H” در این شرایط توصیه می شود:

  • دمای سیال بالا باشد.
  • دبی به طور قابل توجهی بالاتر از دبی نامی باشد.
  • آب از اعماق کشیده شود
  • آب از طریق لوله های طویل کشیده شود
  • شرایط ورودی ضعیف باشند

برای جلوگیری از حفره ، باید مطمئن شوید که حداقل فشار در سمت مکش پمپ وجود دارد.  حد اکثر مکش “H”  بر حسب متر از رابطه زیر محاسبه می شود:

H      =   Pb    ×  10.2  –  NPSH  –  Hf  –  Hv – Hs

Pb   = فشار هوا بر حسب بار (تقریبا 1 بار ) در سیستم های بسته نشان دهنده فشار سیستم می باشد

NPSH= مکش مثبت خالص بر حسب متر (از منحنیNPSH در بالاترین دبی پمپ بدست خواهد آمد)

Hf = اصطکاک ناشی از مکش در لوله ها بر حسب متر (از بالاترین دبی پمپ بدست می آید)

Hv = فشار بخار بر حسب متر ( از فشار بخار بدست می آید Hv بستگی دارد) tmبه دمای مایع

Hs =  حاشیه ایمنی      =  حداقل 0.5 بر حسب متر

اگر  H  مثبت شود ، پمپ  می تواند در حد اکثر H  بر حسب متر عمل کند و اگر منفی باشد به فشار ورودی از حد اقل H  بر حسب متر مورد نیاز است.

حداکثر فشار ورودی

با نگاهی به جدول زیر می توان حد اکثر فشار ورودی مجاز را مشاهده کرد. با این حال فشار ورودی جریان به اضافه فشار مخالف شیر بسته باید همواره کمتر از حداکثر فشار ورودی مجاز باشد

اگر حداکثر فشار اجرایی مجاز بیش از حد باشد ، باعث صدمه بلبرینگ موتور و کاهش طول عمر آب بند شفت میشود



چگونه نمودار منحنی را باید خواند

حداقل دبی :

به دلیل خطر گرم شدن ، پمپ در دبی کمتر از حداقل دبی نامی نباید استفاده شود . منحنی زیر  نشان دهنده حداقل نرخ جریان به عنوان یک درصد از نرخ جریان اسمی در ارتباط با درجه حرارت مایع است.

سیستم خنک کننده هوا

جایگاه جعبه برق
